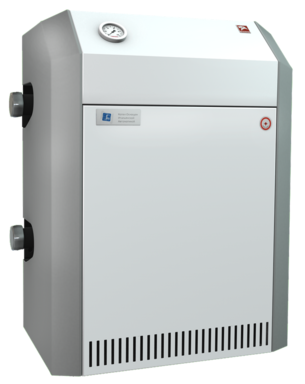

Парапетный стальной газовый котел Лемакс Патриот

Устройство котла Лемакс Патриот

 Котел представляет собой сварную конструкцию, образующую по всему периметру водяную рубашку, окаймляющую топочную камеру, в которую помещен контур горячего водоснабжения (для котлов с водяным контуром). В нижней части котла, в проеме топочной

камеры, установлено газогорелочное устройство с органами управления. В задней части

котла находится газоотводящий патрубок для удаления продуктов сгорания из топки.

На задней поверхности котла расположены проушины для крепления котла к стене. На

боковых стенках котла расположены патрубки для подключения отопления (см. рис. 1).

  Котел поставляется в собранном виде. Универсальная система дымоудаления (УСД)

находится в отдельной упаковке.

  Ориентировочное количество теплоносителя в системе отопления: Патриот 6 – 100

литров, Патриот 7,5 – 120 литров, Патриот 10 – 150 литров, Патриот 12,5 – 180 литров,

Патриот 16 – 240 литров, Патриот 20 – 300 литров.

Точное количество теплоносителя определяется в проекте на систему отопления
