Счётчик газа микротермальный СМТ-Смарт G6

Смарт-функции:

•  Измерение объёма природного газа, приведённого к стандартным условиям
•  Прямой метод измерения
•  Надёжная защита от внешних несанкционированных воздействий, искажающих результаты измерений
•  Система диагностики работоспособности счётчика
•  Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа
•  Передача данных по каналам GSM, GPRS, оптическому каналу
•  Основной режимы работы системы телеметрии - 1 раз в декаду
•  Сбор и анализ данных выполняется программным комплексом «Газсеть», установленным на серверах поставщика и потребителя газа
•  Работа в мобильном приложении «Моя Газсеть» для абонентов узлов учёта газа
•  Автономная работа счётчика не менее 10 лет

Основные технические характеристики

Диапазон измеряемых расходов:

• G4 – от 0,04 м3/ч до 7 м3/ч, Qном = 4 м3/ч
• G6 – от 0,06 м3/ч до 11 м3/ч, Qном = 6 м3/ч
• G10 – от 0,1 м3/ч до 18 м3/ч, Qном = 10 м3/ч

Измеряемая среда...........................природный газ по ГОСТ 5542

Измерение стандартного объёма:

• tст=+20⁰С
• Pст=760 мм.рт.ст. (101,325 кПа)

Основная относительная погрешность, %, не более:

• ± 3 от Qмин до 0,1Qном включ.
• ± 1,5 св. 0,1Qном до Qмакс включ.

Дополнительная допускаемая погрешность вне диапазона температур от +15 ⁰С до +25 ⁰С на каждые 10 ⁰С отклонения от границы диапазона........ ±0,4%

Потеря давления ΔP при Qмакс, Па, не более:

• G4 – 150
• G6 – 250
• G10 – 550

Порог чувствительности, м3/ч:

• G4 – 0,008
• G6 – 0,012
• G10 – 0,02

Максимальное рабочее избыточное давление измеряемой среды, кПа, не более................... 15

Температура окружающей среды, .................................................................................................................⁰С от -40 до + 60

Температура измеряемой среды, ....................................................................................................................⁰С от -25 до + 55

Тип присоединения к трубопроводу ................................................................................................................Наружная резьба 1 ¼″

Степень защиты от воздействия окружающей среды................................................................................... IP54

Маркировка взрывозащиты ...................................................................................................................................1Ex ib IIB T4 Gb X

Каналы передачи данных Оптический,............................................................................................................... GSM, GPRS

Режимы работы телеметрии:

• 1 раз в сутки (режим для ввода в эксплуатацию)
• 1 раз в декаду (основной режим работы)
• 1 раз в месяц

Срок службы съёмного элемента питания телеметрии..................................................................................... Не менее 10 лет (при декадном режиме работы телеметрии)

Архивы:

• Интервальный - предусматривает интервальные записи с периодом 1 час на начало каждого часа;
• Суточный - предусматривает интервальные записи с периодом 1 сутки на начало "газового дня";
• Архив изменений - предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Смарт;
• Архив системный - предназначен для фиксации нештатных событий, сервисной информации по сбоям аппаратных систем и ПО СМТ-Смарт, а также для логирования процесса работы встроенного модуля телеметрии.

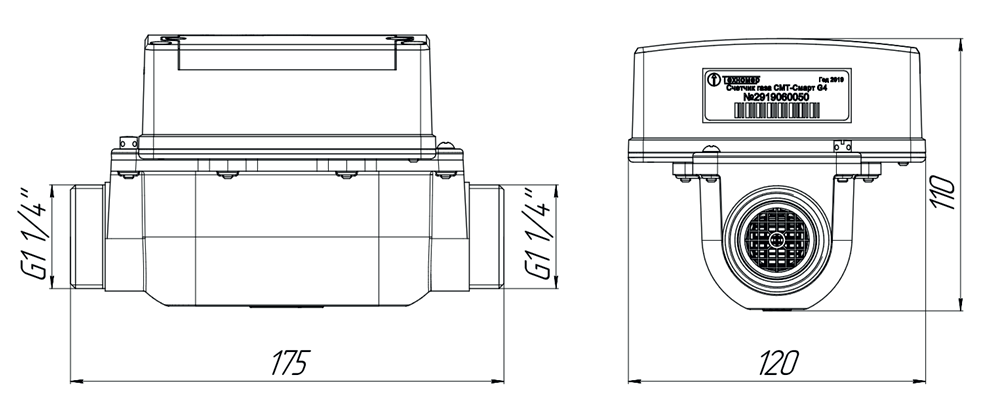

Габаритные и присоединительные размеры счётчиков СМТ-Смарт
