Счётчик газа микротермальный СМТ-Комплекс G16

Смарт-функции

•  Измерение объёма природного газа, приведённого к стандартным условиям;
•  Реализован прямой метод измерения - аттестация методики выполнения измерений не требуется;
•  Надёжная защита от внешних несанкционированных воздействий, искажающих результаты измерений;
•  Система диагностики работоспособности прибора;
•  Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа;
•  Передача данных по каналам GPRS, GSM, оптическому каналу;
•  Сбор и анализ данных выполняется программно-техническим комплексом «Газсеть», установленным на серверах поставщика и потребителя газа;
•  Работа в мобильном приложении «Моя Газсеть» для абонентов узлов учёта газа;
•  Автономная работа комплекса - не менее 12 лет

Основные технические характеристики

Диапазон измеряемых расходов:

• G4 – от 0,04 м3/ч до 7 м3/ч, Qном = 4 м3/ч
• G6 – от 0,06 м3/ч до 11 м3/ч, Qном = 6 м3/ч
• G10 – от 0,1 м3/ч до 18 м3/ч, Qном = 10 м3/ч
• G16 – от 0,16 м3/ч до 28 м3/ч, Qном = 16 м3/ч
• G25 – от 0,25 м3/ч до 45 м3/ч, Qном = 25 м3/ч

Измеряемая среда ........................................................................................................природный газ по ГОСТ 5542

Измерение стандартного объёма:

• tст=20⁰С
• Pст= 760 мм.рт.ст. (101,325 кПа)

Основная относительная погрешность, %:

± 3 от Qмин до 0,1Qном включ.

± 1,5 св. 0,1Qном до Qмакс включ.

Дополнительная допускаемая погрешность вне диапазона температур от +15⁰С до +25⁰С на каждые 10⁰С отклонения от границы диапазона............ ±0,4%

Потеря давления ΔP при Qмакс, Па, не более: G4/G6/G10/G16/G25.........................................................................150/200/250/350/400

Порог чувствительности, м3/час: G4/G6/G10/G16/G25.................................................................................................... 0,008/0,012/0,02/0,032/0,05

Максимальное рабочее избыточное давление измеряемой среды, кПа, не более............................................. 15

Температура окружающей среды, .........................................................................................................................................⁰С от -40 до +60

Температура измеряемой среды, ............................................................................................................................................⁰С от -25 до + 55

Тип присоединения к трубопроводу .......................................................................................................................................Фланец DN 40, Внутренняя резьба 1 ¼″

Степень защиты от воздействия окружающей среды IP54

Маркировка взрывозащиты .........................................................................................................................................................1Ex ib IIB T4 Gb X

Каналы передачи данных:

• Оптический канал,
• Встроенная GSM/GPRS телеметрия,
• Подключаемая внешняя GSM/GPRS телеметрия

Архивы:

• Интервальный - предусматривает интервальные записи с периодом 1 час на начало каждого часа;
• Суточный - предусматривает интервальные записи с периодом 1 сутки на начало "газового дня";
• Архив изменений - предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Комплекс;
• Архив телеметрии - предназначен для логирования процесса работы встроенного модуля телеметрии, фиксации активности оптического интерфейса;
• Архив системный - предназначен для фиксации сервисной информации по сбоям аппаратных систем и ПО СМТ-Комплекс

Срок работы элементов питания для измерений............................................................... Не менее 12 лет

Срок работы элементов питания встроенного модуля телеметрии .............................Не менее 3 лет (при ежесуточном режиме работы), допускается замена элементов питания в течение всего периода эксплуатации

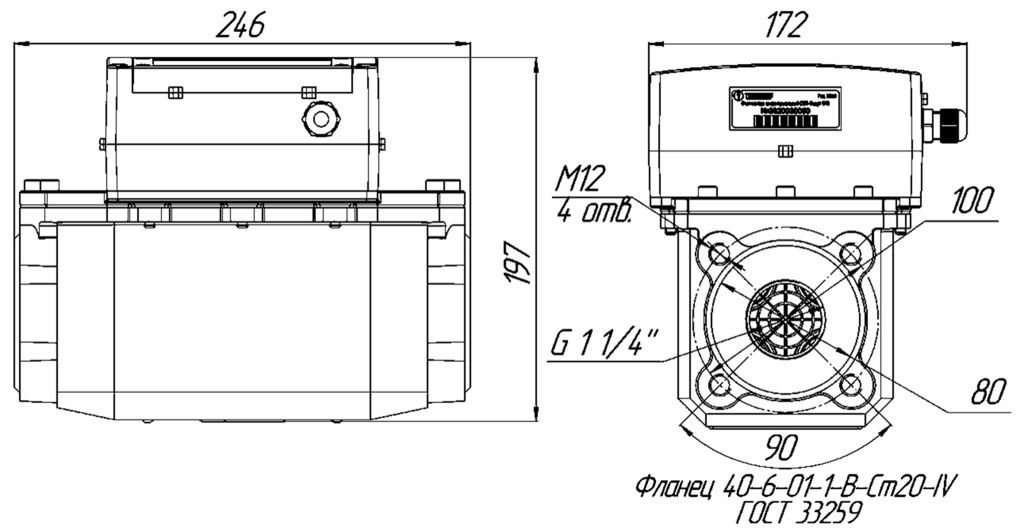

Габаритные и присоединительные размеры счётчиков СМТ-Комплекс
