1 Счетчик предназначен для измерения проходящего через него объема газа (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика) индивидуальными потребителями.
2 Счетчик состоит из: струйного автогенератора, заключенного в герметичный корпус с присоединительными патрубками; электронного блока; литиевой батареи для электропитания электронного блока; крышки корпуса с пломбировочным кольцом.
3 Применяемый метод измерений – косвенный. Частота и количество автоколебаний, создаваемых струйным автогенератором, пропорциональны расходу и объему газа, прошедшего через счетчик.

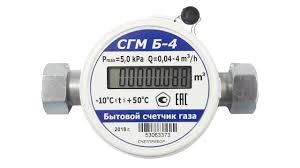

4 На индикаторном устройстве (ЖКИ) цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки - в долях кубического метра. Наличие начальных показаний обусловлено проведением испытаний и первичной поверки.
5 Максимальный объемный расход, Qmax = 4 м3/ч.
